elektromarin hakkında genel bilgiler


PLC YAT OTOMASYON VE İZLEME SİSTEMİ

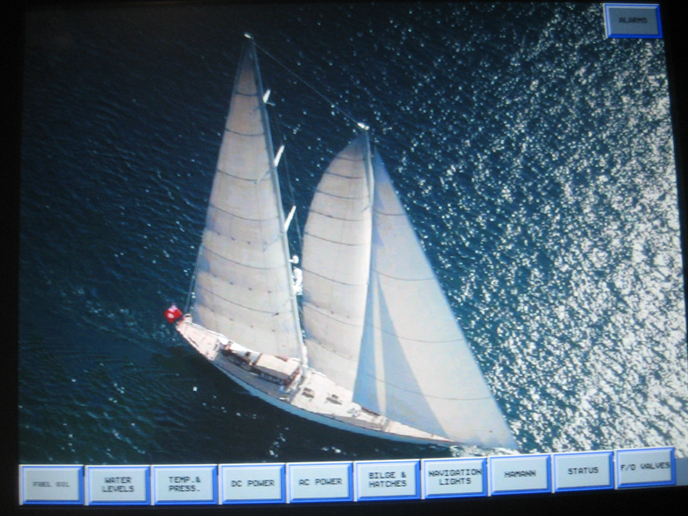

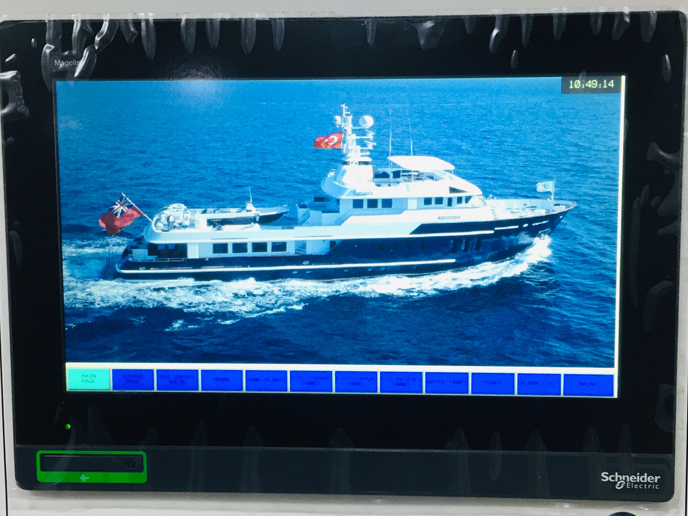

PLC Sistemin dokunmatik ekranları vasıtasıyla teknenizde izlenmesini veya kontrol edilmesini istediğiniz tüm cihazları tek bir dokunuşla elinizin altındadır.
Sistemin haberleşme kabiliyeti sayesinde isterseniz kendi bilgisayarınıza bağlayıp, tüm fonksiyonlara ulaşabilir, geçmiş dönemlere ait tüm verileri aktarabilir, yedekleyebilir, raporlayabilir veya yazdırabilirsiniz.
Daha da ötesi teknenizde olmadığınız zaman kendi ofisinizden veya evinizden sisteme uydu aracıyla bağlanabilir durum ve alarm bilgisi alabilirsiniz.
Kullanılan tüm malzemeler Schnider Electric ürünleri olup programlama uluslararası kullanılmakta olan Ladder dili ile yapılmaktadır.

Oldukça geniş bir seçenek yelpazesine sahip olan sistem temel olarak aşağıdakilerden oluşmaktadır:

  • Ana PLC işlemcisi
  • Haberleşme ünitesi
  • Sinyal Giriş / çıkış üniteleri
  • Dokunmatik renkli ekran(lar)

İstenilen yerlerde bulunan ve tek haberleşme kablosuna bağlı olan dokunmatik ekran ile sisteme bağlı olan tüm ekipmanları izleme ve kontrol etme olanağına sahipsiniz.

SİSTEMİN ANA FONKSİYONLARI:

  1. İzleme
  1. Kumanda
  1. Alarm



  • İZLEME:

İzlenmesi gereken ekipmanlar, motorlar ve parametreler, tasarlanıp dokunmatik ekrana yüklenen grafik tabanlı sayfaların sayesinde kolay erişim sağlamaktadır. İzlemesini istediğiniz ekipmanın ismine tek dokunuşla ilgili verilere ulaşabilirsiniz.
Dilerseniz gezinti başına harcadığınız zaman, yakıt, su vb. giderleriniz sisteme hesaplatabilirsiniz.

 İZLENEN MADDELERİN BAZILARI:

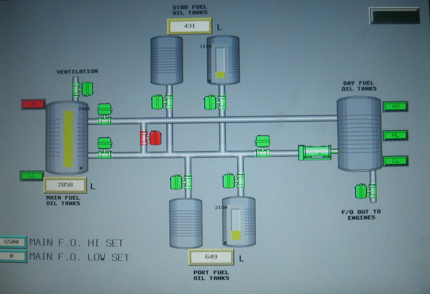

  • Yakıt, yağ ve su tankların seviyeleri
  • Jeneratörlerin ve sahil enerjisinin elektriksel parametreleri

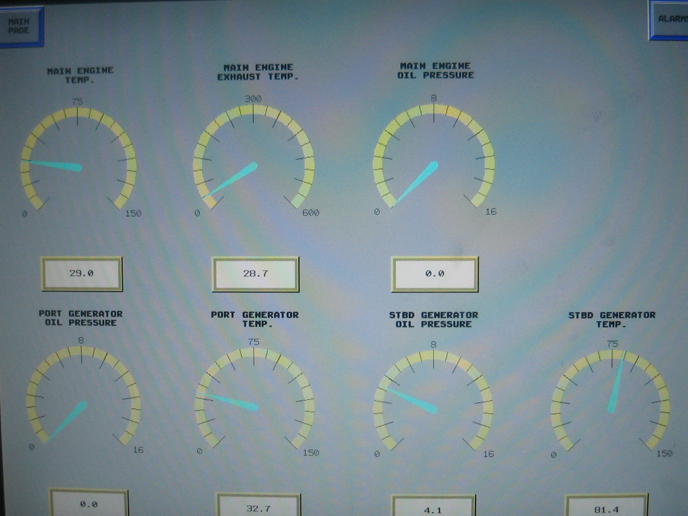

  • Jeneratör dizel makinelerin parametreleri
  • Ana tahrik makinelerin parametreleri
  • Redresörlerin durumu ve şarj amperajı

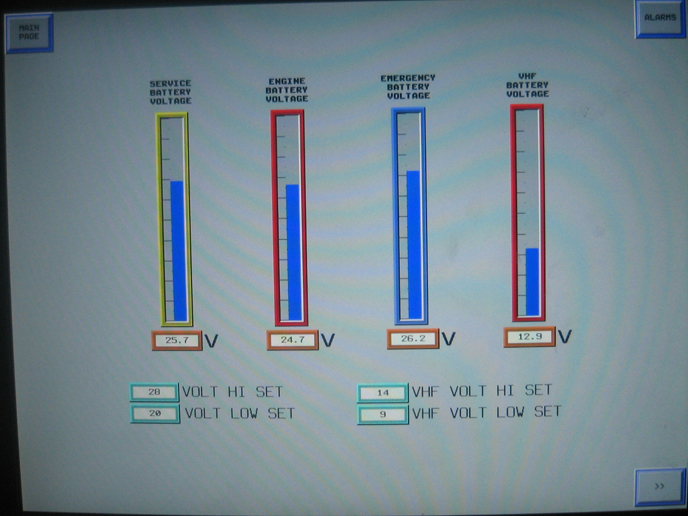

  • Akü bankaların voltajı
  • Servis akü setinin deşarj amperajı
  • Sintine suyu seviye durumları
  • Su geçirmez kapılar ve lombozların durumu
  • Seyir fenerlerin durumu
  • Makine dairesi basıncı ve sıcaklığı
  • Ana yüklerin durumu (klima, hidrolik ünitesi, vb.)

  • KUMANDA:

Rahatlık ve kullanım kolaylığı sağlayan bu sistemin sayesinde kullanıcı; önceden programa dâhil edilmiş ekipmanları çalıştırıp kapatabilir, uzaktan açma / kapama ve ışık şiddeti ayarlanması gereken aydınlatmayı kontrol edebilir. Tüm bunlar tek noktadan monitöre birkaç dokunuş ile gerçekleşmektedir.

KONTROL EDİLEN CİHAZLARIN BAZILARI:

  • Seyir fenerleri
  • Teknenin iç ve/veya dış aydınlatmaları
  • Yangın / sintine pompaları gibi ana üniteler
  • Önceden belirlenmiş aydınlatmaların ışık şiddeti
  • Dalgıç sintine pompaların otomatik / manual çalışma modu

  • ALARM:

İster seyir ister liman durumlarında teknede oluşan alarmları ve acil durumları, eksiksiz ve gecikmesiz olarak, karışık sistemlerin yerine, kullanılan grafik monitörlerden veya sadece satırlı ekranlardan takip edebilirsiniz.
Sisteme yüklenen parametrelerin yanı sıra istenen her türlü alarm dâhil edilip öncelikli sıralama yöntemiyle daha verimli bir şekilde hem sesli hem de görüntülü uyarı alabilirsiniz. Bu şekilde; meydana gelen arızalara zamanında müdahale ederek zararları ve kayıpları önleyebilirsiniz
Teknede meydana gelen alarmları, siz onları onaylamış olsanız bile sistem kendi hafızasında meydana geldiği tarih ve saat zamanı ile tutar. Böylece geçmişe yönelik yaşanan alarmları ve arızaları inceleme, raporlama ve yazıcı ile kağıtlara dökme imkanınız vardır.



ALARM BÖLÜMÜNDE BULUNAN MADDELERİN BAZILARI:

  1. Tankların yüksek ve/veya düşük seviye alarmı
  2. Sintine suyu yüksek seviye alarmı
  3. Jeneratörlerin aşırı yük, yüksek/düşük voltaj ve frekans alarmı
  4. Sahil enerjisinin aşırı yük, yüksek/düşük voltaj ve frekans alarmı
  5. Akü setlerin düşük voltaj alarmı
  6. Seyir fenerlerin arıza alarmı
  7. Jeneratörlerin dizel makine arıza alarmı
  8. Ana tahrik makinelerin arıza alarmı
  9. Makine dairesi basınç ve sıcaklık alarmı
  10. Klima, dümen ve yangın algılama gibi önemli sistemlerin arıza alarmı
